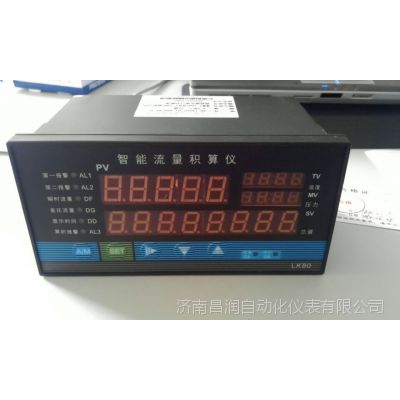

智能流量积算仪SC-908系列

概述：SC-908系列智能流量积算仪，采用***的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。详细信息SC-908系列智能流量积算仪，采用***的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

SC-908系列智能流量积算仪产品特点：

全范围自动温度、压力补偿运算，补偿方式任意设定

线性积算、开方积算任意设定

瞬时流量、累积流量、温度、压力多种参数显示

小信号切除功能，切除范围0-5%可选

累积流量值可通过面板按键清零，清零操作可锁

掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后***保持

***的模块化结构，配合功能强大的仪表芯片功能组合、系统升级非常方便

支持多机通讯，通讯波特率300～9600bps仪表内部参数自由设定

可直接配接串行微型打印机。

SC-908系列智能流量积算仪主要技术指标

流量输入信号：电压：0~5V、1~5V      电流：4~20mA、0~20mA或0~10mA

压力补偿信号：电压：0~5V、1~5V      电流：4~20mA、0~20mA或0~10mA

温度输入信号：热电阻：Pt100、cu50  热电偶：K、S、T、E

                    电压：0~5V、1~5V      电流：4~20mA、0~20mA或0~10mA

脉冲量流量输入：波形：矩形、正弦或三角波、幅度：大于4V（或根据用户要求任定）、频率范围：0~10KHZ

基本误差：0.5％FS或0.2％FS±1个字

分辨力：1/20000、14位A/D转换器

显示方式：双排同时显示，上排四位数码管显示瞬时流量，下排八位数码管显示累积流量。

采样周期：0.5S

报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A

变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS

通讯输出：接口方式－－隔离串行双向通讯接口RS485/RS422/RS232/Modem

波特率：300～9600bps内部自由设定

馈电输出：DC24V/50mA

电  源：开关电源85～265VAC功耗4W以下

使用环境：环境温度：0~50℃

SC-908系列智能流量积算仪选型表

代码说明

SC-908  智能流量积算仪

外型尺寸A  横式160×80×125mm

A/S  竖式80×160×125mm

B  方式96×96×110mm

控制输出B0   B0无报警输出，可省略

B1  瞬时流量上限报警

B2  瞬时流量下限报警

B3  瞬时流量上下限报警

B4  累积流量上限报警

B5  累积流量下限报警

B6  累积流量上下限报警

变送输出X1   4-20mA输出

X2   0-10mA输出

X3   1-5V输出

X4   0-5V输出

通讯输出P  微型打印机

R  串行通讯RS232

S  串行通讯RS485

变送器配电电源  无馈电输出

V12  带DC12V馈电输出

V24  带DC24V馈电输出

供电电源   220VAC供电

W   DC24V供电

流量输入信号L1  电流：4-20mA、0-10mA、0-20mA

L2  电压：1-5V、0-5V

L3  脉冲频率：0-10KHz

温度输入信号W1电流：4-20mA、0-10mA、0-20mA

W2电压：1-5V、0-5V

W3热电阻：Pt100

W4热电偶：K、T、E

压力输入信号Y1电流：4-20mA、0-10mA、0-20mA

Y2电压：1-5V、0-5V
