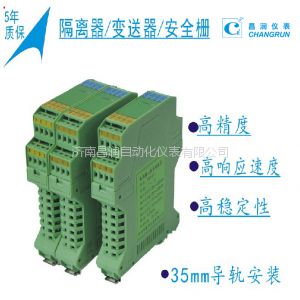

安徽热电偶信号隔离器/一入一出/24V

热电偶信号隔离器，信号隔离器，山东热电偶信号隔离器

功能与特点

　　"输入-输出-电源"三者全隔离

　　软件非线性修正，输入输出高线性度转换

　　软件自稳零，消除温漂和时漂引起的误差

　　用户可通过PC设定信号范围和信号类型

　　热电偶信号隔离器可高密度安装

　　小型卡装式构造的热电偶信号隔离器

性能与技术指标

信号隔离器精度    ±0.1%/25℃

温度系数       ±0.015%/℃

响应时间       ≤0.5s(0→90%)

电源电压变动的影响    ≤0.1%/允许电压范围

绝缘电阻       输入-输出-电源之间：100MΩ以上/DC500V

隔离强度       输入-输出-电源-接地之间：DC1000V?1分钟；AC1000V?1分钟

负载电阻变化的影响    ±0.1%/250Ω

上电稳定时间       ≤3s

供电电源       波纹系数10%P-P以下，50Hz(±1)，约2W

使用温度范围       -5~+55℃

使用湿度范围       0~90%RH(无冷凝)

安装方式       DIN35mm 标准导轨安装

外形尺寸       25.4×108×104mm(宽*高*深)

产品重量       热电偶信号隔离器重约200g

产品结构

产品结构       小型卡装结构

连接方式       8mm接线端子

端子螺丝材质       铁表面镀镍(螺丝允许扭距小于0.8N?m)

机壳材质       耐燃性树脂

隔离       通道绝缘（输入-输出-电源间）

电源显示灯    绿色LED，电源供电时点亮

热电偶输入类型及量程表

代码       信号类型       最小量程       代码       信号类型       最小量程

00    S(0~1600℃)  600℃              04  N(0~1300℃)  120℃

01    R(0~1600℃)  600℃              05  E(0~800℃)    500℃

02    B(200~1800℃)      780℃              06  J(0~650℃)     100℃

03    K(0~1300℃)  120℃              07  T(200~400℃) 100℃

输入电阻：≥500KΩ。

输出参数

       输出电流时                   输出电压时

输出范围：    4～20mA             输出范围：       1～5V

负载电阻：    ≤250Ω        负载电阻：       ≥250KΩ

输出范围：    0～10mA             输出范围：       0～10V

负载电阻：    ≤500Ω        负载电阻：       ≥500KΩ
