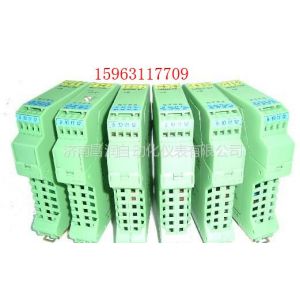

KCGL系列超薄直流电流信号隔离器（一入一出）

一、特性

      ● 直流电流信号输入，转换输出电流或电压。
      ● 输入－输出－电源之间隔离。
      ● 极小的传送误差0.1%。
      ● 无需零点和满度电位器调节。
      ● 单通道，一入一出，输入回路过流保护。
      ● 厚度仅为12.7mm的超薄外壳。
      ● 全模块化设计，体积小，功耗低。
      ● 标准的35mmDIN导轨卡式安装。

二、概述

      ①KCGL系列直流电流信号隔离器，将直流电流信号经过隔离传送，转换成所需的直流信号输出给其它仪表，信号
隔离能有效消除地回路，减少干扰。
      ②该隔离器采用ABS 耐燃性树脂机壳材质，体积小，结构紧凑，机壳厚度只有12.7mm 。模块化表芯设计，低功耗，无需零点及满度电位器调校。温度漂移自动补偿，输入、输出、供电电源之间电磁隔离，并符合 IEC61000 相关抗电磁干扰要求。
     ③可以与单元组合仪表及DCS、PLC等系统配合使用。

三、选型、订货代码

产品选型

型号   说明

KCGL-   X   X   X   X   超薄型隔离器

输入类型   1               4-20mA

2               1-5V

3               0-10mA

4               0-5V

5               0-10V

6               0-20mA

输出类型   1           4-20mA

2           1-5V

3           0-10mA

4           0-5V

5           0-10V

6           0-20mA

供电电源   D       直流24V

仪表厚度   B   厚度12.7mm

四、技术参数

● 输入    输入信号：4～20mA；0～20mA；    输入阻抗：内置输入取样电阻50Ω● 输出    输出电流：4～20mA；0～20mA；或其它***电流    允许负载：≤550Ω（0/4～20mA 输出时）    输出电压：1～5V；0～5V；0～10V；或其它***电压    电压输出阻抗：内置输出取样电阻≤500Ω      输出纹波：< 10mVpp● 综合参数      电源电压：20～30VDC      通常额定工作电压：24VDC      电流损耗：24VDC 时，< 15mA         功耗：< 0.4W（24VDC）      标准精度：±0.1%FS      温度漂移：±0.015% / ℃      响应时间：约3.5ms （10～90％）      稳定时间：≤ 3s      电源电压变动影响：±0.1% （允许电压范围）      通道隔离：输入－输出－电源之间隔离      隔离能力：1.5KV，1min ，50Hz      工作环境温度：0～＋60℃      储运环境温度：－20～＋80℃      防护等级：IP20      电磁兼容性：符合IEC61000 相关抗电磁干扰要求      外形尺寸：厚度×宽度×长度＝12.7×99.7×114.7（mm）      重量：约60 克

五、外形尺寸、安装图

● 外形尺寸  厚度12.7×宽度99.7×长度114.7（mm）       ●安装    1.  35mm 标准 DIN导轨卡式安装。安装时          请注意卡位稳定、牢固。    2.  尽可能垂直安装，以利于仪表内部热量          散发
