| 加工定制：是 | 品牌：昌润 | 型号：GD8700 |

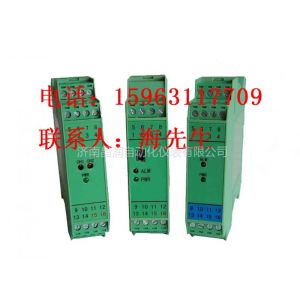

GD8700无源?电流信号输入隔离器（一入一出）
一、特性
● 无需外接供电电源的信号隔离器
● 普通经济型，低成本
● 1：1等效隔离传送。
● 直流电流信号4~20mA输入，4~20mA隔离输出
● 配合DCS/PLC等控制系统或其它单元组合仪表应用。
● 连接至控制系统：各款DCS/PLC 的AI卡，接收电流信号。
● 适用于连接的现场设备：电流源4~20mA 。
● 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
二、描述
①GD8700无源?电流信号输入隔离器，是将直流电流信号隔离传送。使用时无需另行供电。在实际应用中能 有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中可能的干扰。
②本隔离器无需外供电，输入回路－输出回路之间电磁隔离。
三、技术规格
● 产品型号：GD8700
型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源
无需外加辅助电源
● 输入回路
电流信号输入：4～20mA
等效输入阻抗：100Ω＋负载电阻（输入为20mA时）
电压降：≤ 2V（20mA）
过载电流：≤35mA
● 输出回路
输出通道：端子11－，12＋接线（参见端子接线图）
输出电流：4～20mA
允许负载电阻：0～350Ω（4～20mA输出时）
纹波（Vp-p）：＜10mV
● 性能指标
标准精度：±0.1%FS（负载为100Ω时）；
*注：负载越小，精度就越高，负载每增加100Ω，精度就下降0.1% 温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性：符合IEC61000 相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
外形尺寸：W16×H104×D110（mm），参见外形尺寸图
整机重量：约110g
四、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。
