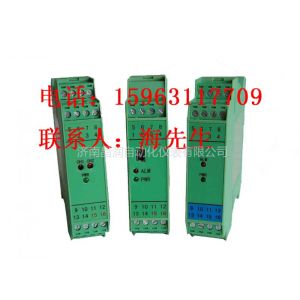

GD8922热电偶、毫伏信号输入隔离器（二入二出）

  一、特性
      ● 热电偶温度变送隔离输出。
      ● 智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
      ● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
      ● 带有工作电源指示灯。
      ● 双通道，二入二出，输入回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8922热电偶或毫伏信号输入隔离器， 是以两路独立通道将现场的热电偶或毫伏信号经本隔离器转换，以两 路独立通道输出直流信号至控制系统或其它智能仪表。
      ②智能化的热电偶信号隔离器。可通过计算机对热电偶类型和量程范围进行组态设定。
      ③本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
● 产品型号：GD8922
     型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源
     电源接线：独立的接线端子 13－，14＋，可带电拔插
     电源电压：20~30VDC
     电流损耗：24VDC时，＜60mA
     电源指示：得电时 LED 灯亮：绿色
● 输入回路
     两路通道隔离输入
     路输入通道：端子1、2、3接热电偶；1和2短接Cu50
     ***路输入通道：端子4、5、6接热电偶；4和5短接Cu50
     输入热电偶类型：K；E；S；B；R；T；N；W；J；等各型热电偶
     可选毫伏信号输入：－5～60mV 范围； 最小毫伏量程：3mV
● 输出回路
     两路通道隔离输出
     路输出通道：端子10、11、12接线(参见端子接线图)
     ***路输出通道：端子7、8、9接线（参见端子接线图）
     输出电流：4～20mA；0～20mA；或***电流量程
     电流输出时允许外接负载：0～350Ω
     输出电压：1～5V；0～5V；0～10V；或***电压量程
     电压输出阻抗： ≤500Ω
     纹波（Vp-p）：＜10mV ● 性能指标
     标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS）
     温度漂移：±0.015%/℃
     响应时间：≤1s（10→ 90%）
     稳定时间：≤5min
     电源电压变动影响：±0.1%（允许电压范围）
     负载电阻变化影响：±0.1%/250Ω
     温度补偿范围：－5～60℃
     冷端温度补偿误差：每20℃误差1℃
     通道隔离：输入－输出－电源之间隔离
     绝缘电阻：≥100MΩ/500VDC（AC）
     隔离能力：1500VAC/1分钟50Hz
     抗电磁兼容性：符合 IEC 61000  相关抗电磁标准
● 环境参数
     工作温度：0～＋60℃
     储运温度：－20～＋80℃
     环境湿度：5～＋95％RH  （无冷凝）
● 结构及外形尺寸
     结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子
     外形尺寸：W 16×H116×D110（mm） ，参见外形尺寸图
     整机重量：约120g

　　◆热电偶类型及量程表
热电偶类型 温度范围（℃） 最小量程（℃）
热
电
偶 K 0~1300 120
 E 0~1000 80
 S 0~1600 580
 B 400~1800 1000
 R 0~1600 850
 T -200~400 120
 N 0~1200 180
 W <0~2300 340
 J 0~1200 100
毫伏信号 -5~60mV 5mV

四、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。
