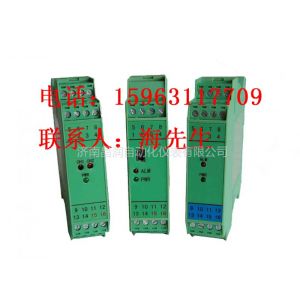

GD8924热电阻信号输入隔离器（输出回路供电 一入二出）

一、描述
      ①GD8924热电阻信号输入隔离器（输出回路供电），将现场的热电阻信号输入，隔离转换为与温度成线性的4 ~20mA信号，以两路独立通道隔离输出至控制系统或其它单元组合仪表。主要用于既要保持独立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC系统。
      ②智能化的热电阻信号隔离器。可对热电阻类型和量程范围进行组态设定。
      ③本隔离器具备独立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔离。
二、特性
      ● 二线制或三线制热电阻温度信号输入，隔离变送输出4~20mA。
      ● 输出回路供电12～35V 。
      ● 智能化，可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。
      ● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
      ● 带有工作电源指示灯。
      ● 单通道，一入二出，输入回路过流保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
三、技术规格
● 产品型号： GD8924
    型号规格（代码）： 代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源
    电源接线：独立的接线端子13－，14＋，可带电拔插
    电源电压：20~35VDC
    电流损耗：24VDC时，＜70mA
    电源指示：得电时LED灯亮：绿色
● 输入回路（Exia IIC危险区）
    输入通道： 端子1、2、3 接热电阻（参见端子接线图）
    输入热电阻类型：Pt100;Pt10;Cu50;Cu100等各型热电阻
    引线电阻：≤5Ω
● 输出回路（安全区）
    两路通道隔离输出：
    路输出通道：端子11-、12+ 接线（参见端子接线图）
    ***路输出通道：端子8-、9+ 接线（参见端子接线图）
    输出电流（Io）：4～20mA
    输出回路供电电压 （Ue）：12～35V
    电压跌落（Ud）：5V
    电流输出时允许负载：RL≤（Ue-Ud）/Io
    纹波（Vp-p）：＜10mV ● 性能指标
    标准精度：±0.2%FS
    温度漂移：±0.015%/℃
    响应时间：≤1s（0  → 90%）
    稳定时间：≤3s
    电源电压变动影响：±0.1%（允许电压范围）
    负载电阻变化影响：±0.1%/250Ω
    通道隔离：输入－输出－电源之间隔离
    绝缘电阻： ≥100MΩ/500V DC（AC）
    隔离能力：1500VAC/1 分钟50Hz
    抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
    工作温度：0～＋60℃
    储运温度：－20～＋80℃
    环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
    结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
    外形尺寸：W16×H116×D110（mm） ，参见外形尺寸图
    重量：约115g

◆热电偶类型及量程表
热电阻类型 温度范围（℃） 最小量程（℃）
Pt100 -200~800 50
Pt10 -200~800 200
Cu50 -50~150 50
Cu100 -50~150 50

四、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。
