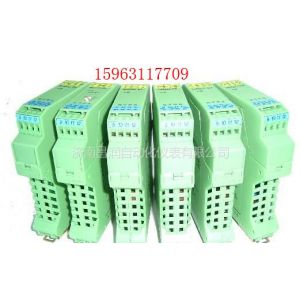

GD8011开关量输入隔离器（一入一出）

一、描述
　　●适用于接近开关(符合DIN19234标准的NAMUR接近开关)以及机械触点开关和连接电阻的触点开关。通过隔离, 以继电器触点(或晶体管、电平信号)输出方式传送至控制系统或其它仪表。
　　●可选择带有输入线路故障检测功能的开关量输入隔离器和没有线路故障检测功能的开关量输入隔离器。
　　●有输入线路故障检测功能的开关量隔离器，当检测到有线路故障时, 仪表面板上的线路故障指示灯LED亮红色。
(说明: 当用到线路检测功能时, 如果需要使用机械触点开关作为输入设备，必须在输入回路中连接分流电阻, 以避免开关量隔离安全栅将　　●当选择没有线路故障检测功能的开关量隔离器, 仪表面板上没有线路故障指示灯。
　　●采用独立的直流电源供电，供电电源-输入-输出以及各通道之间隔离。
二、特性
　　●开关 / NAMUR 接近开关输入。
　　●继电器转换触点输出，或可选晶体管、TTL 电平输出。
　　●带有线路故障检测和输入输出反相控制功能。
　　●带有工作电源指示灯，输出状态指示灯。
　　●单通道，一路输入一路输出。
　　●即插即拔式接线端子，DIN导轨卡式安装
三、技术规格
●产品型号：GD8011
    型号规格（代码）：代码是指明信号输入或输出的量程范围， 用户订货时可自由选定（见选型谱）
●工作电源
    电源接线：独立的接线端子 13－，14＋，可带电拔插
    电源电压：20~30VDC
    电流损耗：24VDC时，＜25mA
    电源指示：得电时LED灯亮：绿色
● 输入回路
   输入：
　　触点开关；
　　连接有电阻的触点开关；
　　符合DIN 19234的NAMUR接近开关。
   开路电压：8V±0.5V
   开关阈值：1.5mA
   回滞： 0.2~0.4 mA
   线路故障时, 断路电流：< 0.1mA; 短路电流：> 4mA
● 输出
　　输出类型： ① 继电器触点; ② 晶体管; ③电平信号
　　(订货时请选择输出类型)
　　① 继电器触点
　　　　触点特性：24VDC，2A ；
　　　　负载类型：电阻性负载
　　　　响应时间：≤10ms
　　② 晶体管
　　　　外部供电电压：≤40V
　　　　驱动输出电流：≤40mA
　　　　晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
　　　　晶体管发射极输出 高电平: VCC -2.5V； 低电平:≤ 0.5V
　　③ 电平信号
　　　　高电平： 4.5V ~ 5.5V
　　　　低电平：≤0.5V
　　　　高电平驱动能力：≤20mA
  ●输入 / 输出特性说明 (同相控制)
　　仪表出厂的设定状态为输入与输出同相, 即输入开关吸合，输出继电器也吸合(如果是晶体管输出, 则晶体管导通;如果是电平信号输出, 则输出为高电平信号)。仪表面板上的输出状态指示灯亮。
●线路故障检测
　　本仪表出厂设定为: 当检测到输入线路故障时, 仪表面板上的故障检测指示灯亮，输出继电器触为松开状态 ( 如果是晶体管输出，则晶体管不导通; 如果是电平信号输出, 则输出为低电平信号)。
●仪表指示灯
　　LFD 为输入线路故障指示灯 (灯亮为线路故障发生时)
　　OUT 为输出状态指示灯(灯亮为继电器触点吸合时)
　　POWER 为电源指示灯(灯亮为仪表通电)
(注:如果选择是没有故障检测功能的仪表, 则没有LFD指示灯。)
●综合通用参数
　　隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
　　绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
　　工作环境温度： -20～＋60℃
　　储存环境温度： -40～＋80℃
　　环境湿度范围： 5～95％RH （无冷凝）
　　外壳材料： PC（聚碳酸脂）+ABS材料
　　防护等级：IP 20
　　外形尺寸：16×116×110（mm）

四、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。
