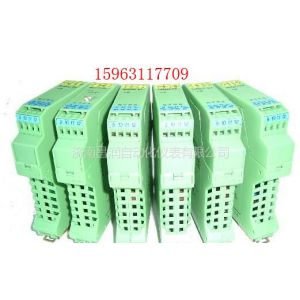

GD8049二线制变送器电流信号隔离配电器(支持HART 一入一出)
一、特性
● 给现场二线制变送器配电
● 二线制变送器信号4~20mA隔离传输，单路输入单路输出
● 支持HART 通讯协议通过
● 配合DCS/PLC等控制系统或其它单元组合仪表应用。
● 连接至控制系统：各款DCS/PLC 的AI卡，接收有源4～20mA 信号。
● 适用于连接的现场设备：二线制智能( HART )变 送器。
● 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
二、描述
① 二线制变送器电流信号隔离配电器
② 对连接到现场的二线制变送器提供隔离的电源电压，并将变送器产生的 4～20mA 信号隔离转换后传送至控制系统或其它智能仪表。该产品支持 HART 数字信号双向通讯。
③ 该隔离配电器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
三、技术规格
● 产品型号：GD8049
●型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
● 工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：20~30VDC
电流损耗：24VDC时，＜52mA
电源指示：得电时LED灯亮；绿色
● 输入回路
输入信号：变送器直流电流信号4～20mA；HART 数字信号
输入阻抗：50Ω
给变送器的配电电压：≥16V（供电电源≥22VDC）
输入电流限制：约 24mA
● 输出回路
输出信号：4～20mA；HART 数字信号
电流输出允许负载：0～550Ω（满负载 550Ω时, 供电电源≥22VDC）
输出纹波： < 10mVp-p。
● 性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（10→ 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约110g
四、外形尺寸、安装
● 安装
1、35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2、尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1、用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2、连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3、连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。
